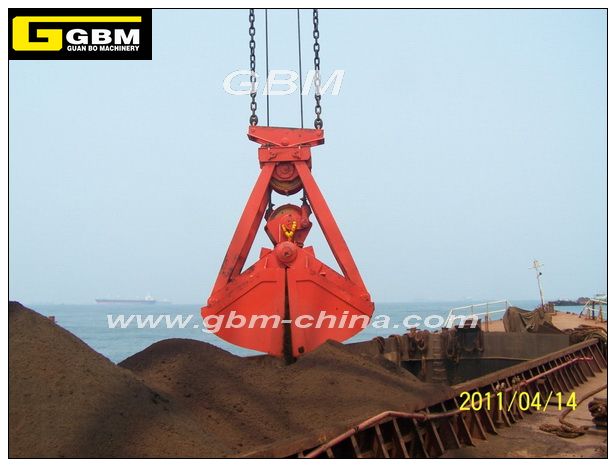

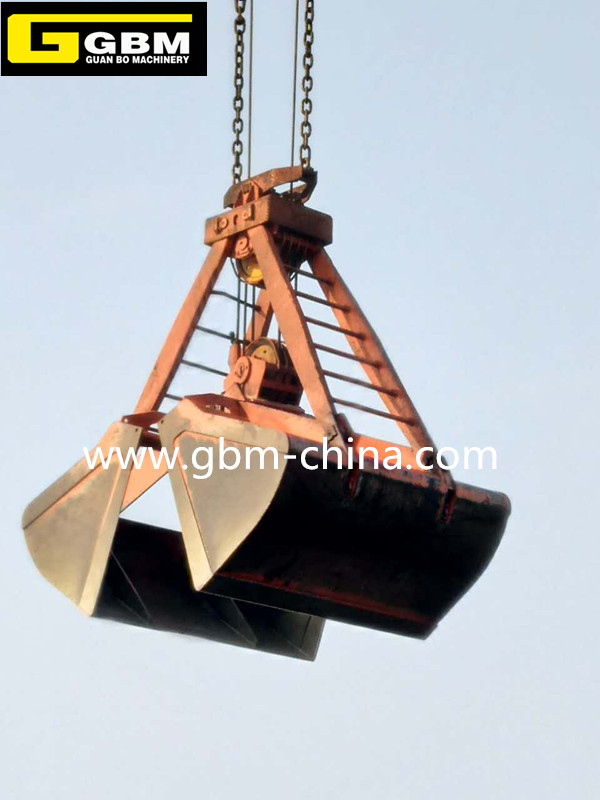

四索雙瓣抓斗是一種能在各種惡劣環境下從事黃砂、煤炭、礦粉、水泥、散化肥等散貨裝卸的有效工具。抓斗結構簡單，故障率低，操作方便，能在各種狀態下準確地完成啟閉動作。抓斗采用三維虛擬設計，并用ANSYS進行強度校核及分析，自重分配更加合理，使用壽命更長。經過多年積累，我公司已經形成了從1t到100t幾十種系列上百種型號的抓斗，位于國內同行業之首。抓斗適用于雙卷筒起重機裝卸各類散貨，能適用于各種滑輪排布的起重機。 根據滑輪排布及與起重機聯接方式不同，四索雙瓣抓斗常有六種類型。
連接方式：
|
總起重量 (t) |
6.3 |
8.0 |
10.0 |
12.5 |
16.0 |
20.0 |
25.0 |
||
|
自重 (Kg) |
4倍率 |
2300 |
2800 |
3440 |
4500 |
5600 |
7360 |
8800 |
|
|
5倍率 |
2460 |
2880 |
3600 |
4660 |
5760 |
7520 |
9000 |
||
|
斗 容 (m3) |
4倍率 |
2.5 |
3.2 |
4.0 |
5.0 |
6.5 |
7.9 |
10.1 |
|
|
5倍率 |
2.4 |
3.2 |
4.0 |
4.9 |
6.4 |
7.8 |
10.0 |
||
|
滑輪 |
直徑mm |
355 |
400 |
450 |
500 |
560 |
630 |
630 |
|
|
鋼 |
直徑mm |
18 |
20 |
22 |
24 |
26 |
28 |
32 |
|
|
長度 |
4倍率 |
11.5 |
12.8 |
13.8 |
15.0 |
16.5 |
17.8 |
18.6 |
|
|
5倍率 |
14.0 |
15.5 |
16.8 |
18.5 |
20.5 |
21.8 |
23.0 |
||
|
行程 |
4倍率 |
5940 |
6600 |
7100 |
7680 |
8520 |
8920 |
9760 |
|
|
5倍率 |
7425 |
8250 |
8875 |
9600 |
10650 |
11150 |
12200 |
||
|
外形尺寸(mm) |
A |
3080 |
3430 |
3700 |
4010 |
4380 |
4770 |
4990 |
|
|
B |
2600 |
2900 |
3100 |
3350 |
3640 |
4020 |
4120 |
||
|
C |
2220 |
2410 |
2610 |
2850 |
3070 |
3270 |
3530 |
||
|
D |
2540 |
2760 |
2950 |
3160 |
3450 |
3680 |
3910 |
||
|
E |
1800 |
1930 |
2070 |
2220 |
2420 |
2580 |
2730 |
||
|
F |
460 |
600 |
800 |
1000 |
1100 |
1280 |
1280 |
||
|
G |
380 |
430 |
480 |
530 |
590 |
670 |
670 |
||
